一、用途
為氣浮系統提供高效、穩定的溶氣水。
二、型號表示方法
GFA — □ ——處理量(m3/h)
—— 溶氣系統
三、特點
※外形結構簡潔、體積小、耗電省、效率高、效果穩定；
※攻克了各類常規溶氣裝置易堵塞的難題，真正實現了連續“無堵塞”運行；
※電氣控制安全可靠，自動化水平高；操作運行方便。
※擁有多項技術，溶氣效率高達90%以上。
四、構造及工作過程
利用射流吸氣原理，在工作壓力0.4MPa左右，通過水流的高速運動，使空氣在短時間內、大限度地溶入水中形成超飽和的溶氣水。

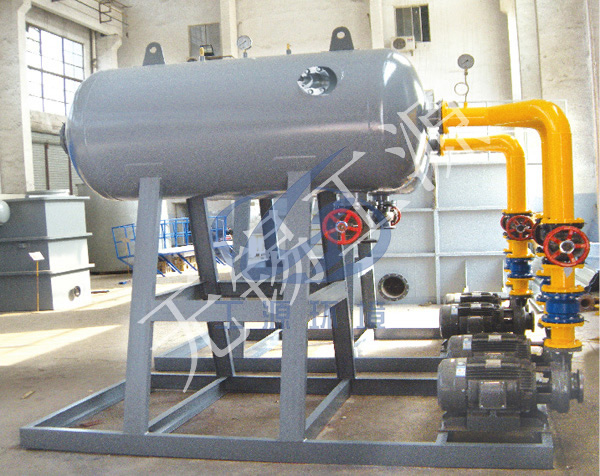

裝置由溶氣罐、回流水泵、空壓機、機架等組成，控制電柜分開設置。

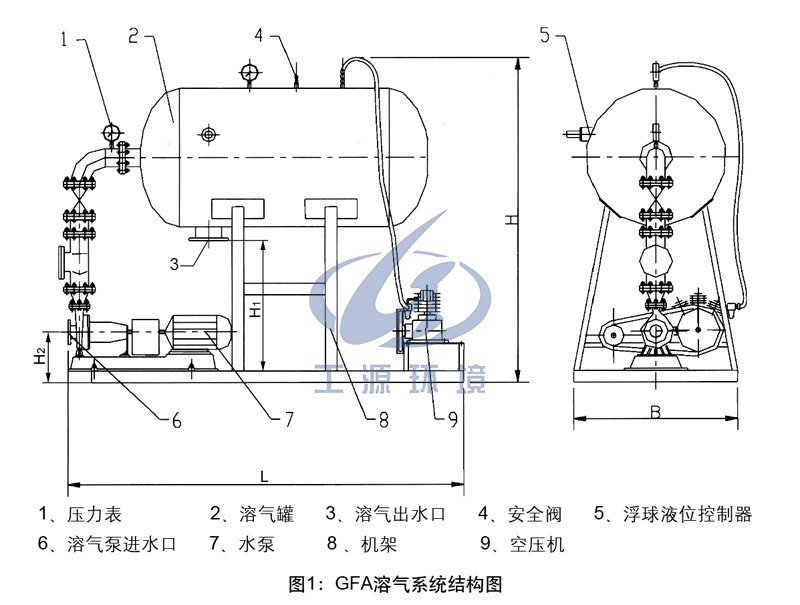

技術參數參見表1，安裝尺寸參見表2，外形圖參見圖1。
五、技術參數
表1
型號 | 溶氣水量(m3/h) | 主電機(kw) | 加氣電機(kw) | 設備毛重 | 工作重量 |
GFA5 | 1.5~2.5 | 1.1 | 0.55 | 680 | 720 |
GFA10 | 3~5 | 1.5 | 0.75 | 700 | 750 |
GFA20 | 7~10 | 2.2 | 0.75 | 720 | 800 |
GFA30 | 10~12 | 5.5 | 0.75 | 750 | 840 |
GFA40 | 12~15 | 5.5 | 0.75 | 800 | 900 |
GFA50 | 15~20 | 7.5 | 1.5 | 900 | 1000 |
GFA60 | 20~25 | 7.5 | 1.5 | 900 | 1000 |
GFA80 | 25~30 | 11 | 2.2 | 1000 | 1500 |
GFA100 | 30~35 | 15 | 2.2 | 1300 | 1900 |
GFA150 | 35~45 | 15 | 2.2 | 1500 | 2400 |
GFA200 | 60~70 | 22 | 4 | 1900 | 3100 |
GFA250 | 80~90 | 22 | 4 | 2500 | 4000 |
GFA300 | 100~120 | 30 | 5.5 | 3000 | 4900 |
GFA500 | 160~180 | 45 | 7.5 | 4200 | 6000 |
GFA800 | 250~300 | 75 | 11 | 6500 | 11000 |
安裝尺寸(單位mm)
表2
尺寸 型號 | L | B | H | H1 | H2 | 溶氣水出 口管徑 | 溶氣泵進 水口管徑 |
GFA5 | 1800 | 600 | 1500 | 600 | 400 | DN32 | DN25 |
GFA10 | 1800 | 600 | 1500 | 600 | 400 | DN40 | DN32 |
GFA20 | 2000 | 600 | 1500 | 600 | 400 | DN40 | DN32 |
GFA30 | 2000 | 800 | 1500 | 600 | 400 | DN50 | DN50 |
GFA40 | 2200 | 800 | 1500 | 600 | 400 | DN65 | DN50 |
GFA50 | 2500 | 800 | 1800 | 800 | 400 | DN80 | DN65 |
GFA60 | 2500 | 800 | 1800 | 800 | 400 | DN80 | DN65 |
GFA80 | 2500 | 1000 | 1800 | 800 | 400 | DN80 | DN65 |
GFA100 | 2800 | 1200 | 1800 | 800 | 400 | DN100 | DN80 |
GFA150 | 2800 | 1200 | 2100 | 1000 | 500 | DN100 | DN80 |
GFA200 | 3000 | 1400 | 2700 | 1200 | 640 | DN125 | DN100 |
GFA250 | 3200 | 1600 | 2700 | 1200 | 640 | DN150 | DN100 |
GFA300 | 3500 | 1600 | 2800 | 1200 | 540 | DN150 | DN100 |
GFA500 | 3800 | 1800 | 3000 | 1400 | 540 | DN200 | DN150 |
GFA800 | 4000 | 1800 | 3200 | 1400 | 675 | DN250 | DN200 |
