GQF型高效淺層氣浮

一、用途

在給排水處理工藝中，固、液分離技術及設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除，氣浮是有效的方法之一。

該設備廣泛應用于給排水處理工程。第一，應用于以湖泊為水源的自來水廠除藻降濁；第二，應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域；第三，應用于污水中有用物質的回收，如：造紙、漿粕水中的纖維回收等領域。

二、型號表示方法

GQF—  □  —— 處理量(m3/h)

——高效淺層氣浮

三、特點

※有效水深較淺，為750~950mm。

※池內水力停留時間短(5~10min)。

※凈化量大，即表面負荷高。

※占地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備可以架空安裝，也可多層組合。

※安裝維修費用低，易于清掃。

※凈化程度高，藻類等懸浮物去除率達90%以上，濃縮后污泥濃度達35%。

※該裝置采用GFA型溶氣系統，它結構巧妙，溶氣效率高達90%以上，擁有多項技術，具備了其他溶氣裝置所不具備的超強抗堵塞能力。

四、構造及工作過程

氣浮分離技術是指空氣與水在一定的工作壓力下，使氣體更大限度地溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。

工源公司開發的GQF型高效淺層氣浮裝置，是一種先進的快速氣浮系統，它在傳統氣浮理論的基礎上，又成功的運用了“淺層理論”和“零速原理”，通過精心設計，集絮凝、氣浮、撇渣、刮泥為一體，是一種水質凈化處理的高效設備。”

“GQF型高效淺層氣浮裝置針對傳統氣浮池的不足之處，把它的原水進口和凈化水的出口設計為移動式，以縮短原水中氣泡上浮時間，也就是原水流向氣浮池的同時，池中布水管向原水流出的相反方向移動，使進入到池子中的原水基本上處于相對靜止的狀態，這樣水中的氣泡則沿著垂直方向浮向水面，浮起速度接近原水中固形物上浮速度(4~250px/min)，因此原水中的懸浮物能很快浮到水面上，而浮渣下的凈化水仍停留在原處，當凈化水集水管移到此處時，凈化水就能排到池外。為了使進、出水口能同步移動，該機設計成圓形，進、出口管安放在轉架上，使它圍繞著中心轉動，這種移動的布水方式產生“零速”。原水中的懸浮物從水中浮到表面的速度快，三分鐘原水就能達到凈化要求。

該設備整體呈圓柱形，結構緊湊，池子較淺。包含池體、螺旋布水機構、溶氣釋放機構、旋轉機架、集水機構，撇渣機構、溶氣系統、回流水管道及電控柜等部件。進水口，出水口和污泥的排出口均在設備的旋轉區域內，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到更好的運行狀態。

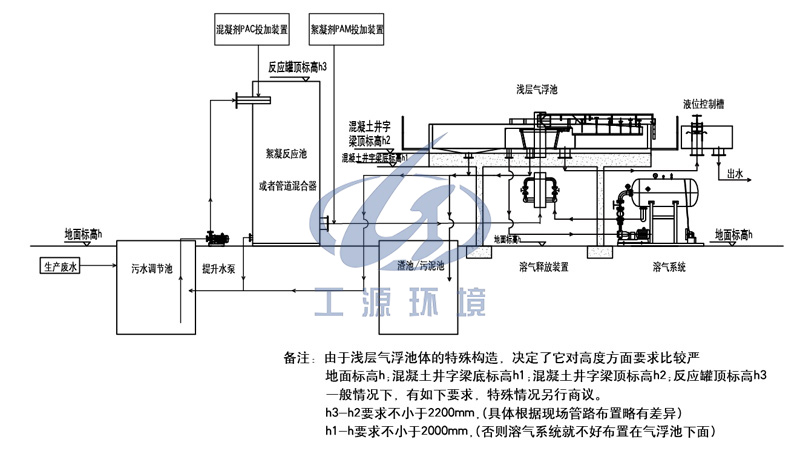

五、工藝流程圖

六、主要技術參數

表1

GQF系列高效淺層氣浮技術參數表

表2

樣本參數及圖片僅供參考，工源公司保留持續改進的權利，所有參數以雙方確認為準。

有關設備外形尺寸、基礎及管路布置等，請訪問工源網站或致電索取。
