GF型組合氣浮

一、用途

在給排水處理工藝中，固、液分離技術及設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除，氣浮是有效的方法之一。

二、型號表示方法

GF  - □T  —— 處理量（m3/h）

——黑臭水體自理專用氣浮

三、特點

※占地小、電耗省、操作方便、管理簡單；

※溶氣效率高，處理效果穩定，機、電、儀實現了一體化控制。

※該裝置采用GFA型溶氣系統，它結構巧妙，溶氣效率高達90%以上，擁有多項技術，具備了其他溶氣裝置所不具備的超強抗堵塞能力。

※該裝置采用新型溶氣釋放器，釋氣完善度高，微氣泡平均粒徑僅為15~30微米。

※該裝置采用鏈板式刮渣機，運行平穩可靠，刮渣效率高。

四、構造及工作過程

GF型組合氣浮設備由氣浮池體、溶氣系統、溶氣回流管路、溶氣水釋放裝置、刮渣裝置(根據用戶需要可以分別采用組合式、行車式和鏈板式)和電控柜等部件組成。

氣浮分離技術是指空氣與水在一定的工作壓力下，使氣體更大限度地溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，并隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。

氣浮主要起固液分離作用(同時可以降低COD、BOD、色度等)。在原水中加入絮凝劑PAC或PAM，經過有效絮凝反應(時間、藥量和絮凝效果須由實驗測定)后，原水進入組合氣浮接觸區。在接觸區內，溶氣水中的微氣泡與原水中絮體相互粘合，一起進入分離區，在氣泡浮力的作用下，絮體與氣泡一起上升至液面，形成浮渣。浮渣由刮渣裝置刮至污泥區。下層的清水通過集水管自流至清水池。其中一部分清水回流，供溶氣系統使用，另一部分則排放。

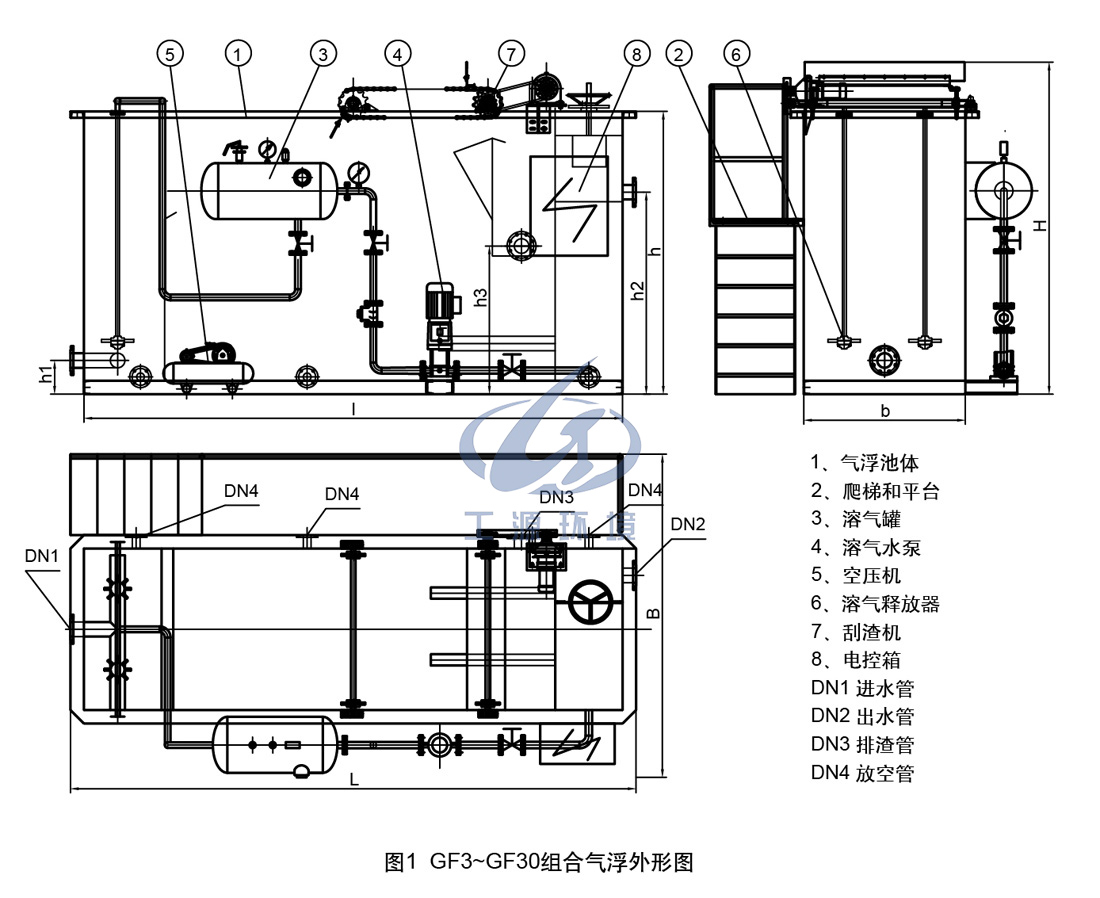

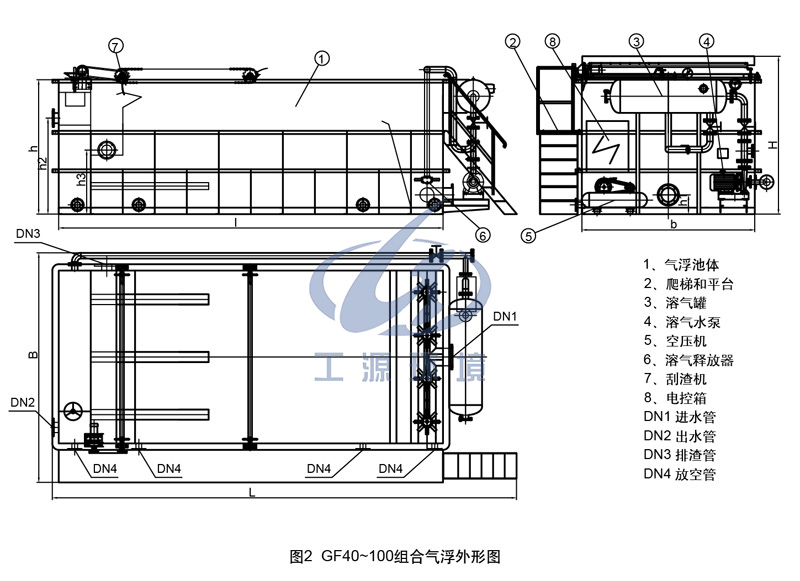

技術參數見表1，外形圖見圖1、圖2，外形尺寸見表2，表3。

五、應用范圍

氣浮作為水處理的一個工藝被廣泛用于污水處理及給水凈化工程。本設備適用于：

※造紙白水紙漿回收及清水回用。

※各種重金屬離子的去除。

※煉油廢水、油污分離。

※制革廢水雜質去除。

※印染廢水色度及雜質的去除。

※各種生物處理、生物泥膜固液分離。

※污泥濃縮(處理量為設備能力的30%-50%)。

六、GF系列組合氣浮技術參數表

表1

樣本參數及圖片僅供參考，工源公司保留持續改進的權利，所有參數以雙方確認為準。

GF3-GF30組合氣浮安裝尺寸

樣本參數及圖片僅供參考，工源公司保留持續改進的權利。

根據不同的廢水水質，有關設備外形尺寸，基礎及管路布置等需要特殊設計，請?jiān)L問工源網站或致電索取。

GF40-GF100組合氣浮安裝尺寸

GF100以上型號設備需要特殊定制，具體參數請與工源公司聯系。

樣本參數及圖片僅供參考，工源公司保留持續改進的權利。

根據不同的廢水水質，有關設備外形尺寸，基礎及管路布置等需要特殊設計，請?jiān)L問工源網站或致電索取。
